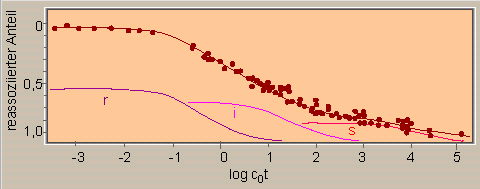

Die im Experiment eingesetzten Fragmente sind etwa 300 Basenpaare lang. Die Meßwerte sind als Punkte wiedergegeben. Auf der Ordinate ist die realive optische Dichte aufgetragen, auf der Abszisse der log cot (= Konzentration x Zeit; co ist die Konzentration der Einzelstränge zum Zeitpunkt t = 0). Aus den Werten lassen sich die im unteren Teil des Bildes dargestellten Anteile von repetitiven, intermediär repetitiven und singulären Sequenzen ermitteln (Nach M. G. MURRAY et al., 1978)
